1.1 概述：

本公司依據《試驗變壓器國家標準》、行業標準《JB/T9641-1999》自行研制生產的輕型交流、交直流兩用油浸式和充氣式（SF₆）系列變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗，是高壓試驗中必不可少的重要設備。

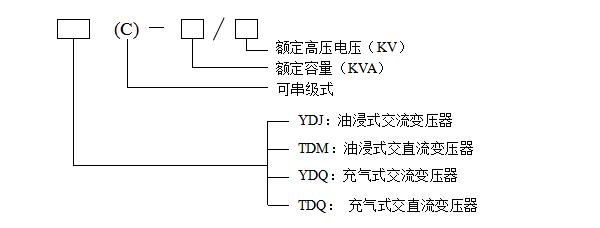

1.2 型號含義：

1.3 產品結構：

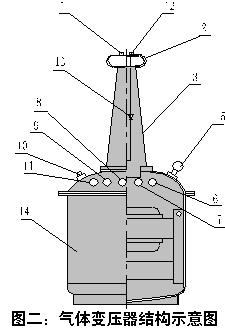

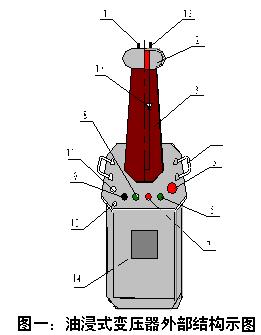

本系列輕型高壓試驗變壓器采用單框式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外。這種同軸布置有效地減少了漏磁，因而增大了繞組間的耦合。圖1所示的油浸式試驗變壓器外殼制成與器芯配合較佳的八角形結構，整體外觀顯得美觀大方。圖2所示的充氣式試驗變壓器的外殼采用圓柱罐式容器結構，能承受0.8Mpa壓強。

1-短路桿D          2-均壓球                3-變壓器套管

4-變壓器提手        5-油閥                 6、7—輸入端子a、x

8、9—測量端子E、F    10—變壓器外殼接地端        11—高壓尾X

12—高壓輸出A       13—高壓硅堆（交流變壓器無）   14、外殼

15、閥門及壓力表（油浸式試驗變壓器無）

1.4 工作原理：

本系列輕型高壓試驗變壓器為單相變壓器，經操作箱（臺）內調壓器（100KVA以上調壓器外附）輸出可調的0-200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在次級繞組可獲得可調的高電壓。單臺交直流試驗變壓器工作接線原理見附圖一；高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流。當短路桿將高壓硅堆短接時，輸出的高壓為工頻交流。擰出短路桿時輸出的高壓為直流。

可兩臺或三臺試驗變壓器串級獲得更高電壓。試驗變壓器串級使用接線原理見附圖二。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器體積小、重量輕，便于運輸和安裝。它既可串接成高出幾倍單臺試驗變壓器的額定電壓輸出而組合使用，又可分開成幾套單臺試驗變壓器單獨使用。附圖二中，在第一級和第二級的每個單臺試驗變壓器中都有一勵磁繞組A₁、C₁和A₂、C₂。低壓電源加在試驗變壓器I的初級繞組a₁x₁上，單臺試驗變壓器I、II、III的輸出電壓分別是V₁、V₂、V₃、。勵磁繞組A₁、C₁給第二級試驗變壓器的初級繞組供電；第二級試驗變壓器II的勵磁繞組A₂、C₂給第三級試驗變壓器III的初級繞組供電。第二級試驗變壓器II和第三級試驗變壓器III的箱體對地分別在V₁和V₁+V₂的高電位上，箱體對地是絕緣的，試驗變壓器I的箱體接地。所以第一級、第二級、第三級試驗變壓器對地電壓分別為V₁、V₁+V₂、V₁+V₂+V₃，其額定容量則分別為3P、2P、1P。

附表：試驗變壓器主要技術參數（100/150以下）
